一、小型組合打印一體無紙記錄儀概述
天信儀表小型組合打印一體無紙記錄儀是以先進的32位CPU為核心、輔以大規模集成電路和圖形液晶顯示器的新型智能化記錄儀表，儀表顯示信息量大、操作簡單、界面友好。下面是主要功能：
1、采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現多路信號采集、記錄、顯示和多路報警；
2、采用256M 大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
3、全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；
4、顯示工程量數據的數值范圍更寬，可顯示4位數值：-999~9999；
5、剪貼板的復制和粘貼功能方便用戶的參數設置；
6、多種選配功能、附加功能可選：選配功能：數據備份、串口通訊、串口打印、報警功能、饋電輸出、變送輸出等；附加功能：歷史曲線。注：選配功能需客戶訂貨時說明，附加功能需定制。

二、小型組合打印一體無紙記錄儀主要特點
1、屏幕：128*64點陣藍屏液晶顯示器（LCD）；
2、精度： 實時顯示：±0.2% F.S.；
3、追憶精度：±0.2% F.S.；
4、處理器：采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現多路信號采集、記錄、顯示和多路報警；
5、存儲模塊：采用大容量并行NAND FLASH閃存芯片存貯歷史數據，采用串行FRAM存儲芯片存貯系統配置參數等關鍵信息；
6、輸入規格：全隔離萬能輸入，1～4通道信號輸入（最大可支持4路模擬量輸入+1路頻率輸入）；
7、記錄容量： 64/128/192/248MB（FLASH容量可選擇）；
8、電壓輸入：0-5V、1-5V、0-20mV、0-100mV ；
9、電流輸入：0-10mA、4-20mA，（0-20mA需在訂貨時注明）；

三、小型組合打印一體無紙記錄儀性能指標
1、電阻輸入：Res；
2、頻率輸入：頻率信號（PI）（頻率范圍：0-5000HZ；輸入信號： 0-10mA、0-12V、 0-24V、4-20mA；其中4-20mA需定制）；
3、熱電阻： PT100、Cu50、G53、Cu100、BA1、BA2（要求三線電阻平衡，引線電阻?10Ω）；
4、熱電偶： S、B、K、T、R、E、N、J；
5、輻射高溫計：F1、F2；
6、鎢錸：WRe3-25、WRe5-26；
7、其它輸入信號（如開關量輸入）或分度號（如PT1000）需在訂貨時注明；
8、配電輸出：變送器集中配電+24VDC，標準配電≤30mA（最大負載能力可定制），支持多種規格集中配電（如12VDC、5VDC配電輸出）；
9、變送輸出：最多支持2路通道的4-20mA標準電流變送輸出，負載能力750Ω（最大），方便了顯示儀表或DCS/PLC的采集，也實現了信號的長距離傳輸；
10、繼電器報警輸出：2路繼電器觸點輸出（最多可支持4路繼電器報警輸出），觸點容量3A，可組態上上限、上限、下限、下下限報警；
11、通訊、打印：通訊接口----RS232C或RS485，支持Modbus RTU協議，波特率----（1200、2400、9600、19200、38400、57600），打印接口----RS232C直接連接微型打印機；
12、記錄間隔：1秒至240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒可選；

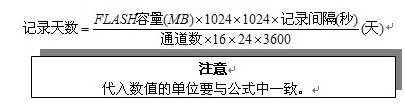

13、記錄時間：記錄時間的長短與FLASH存儲器容量、輸入點數、記錄間隔有關，計算公式如下：

14、數據備份和轉存：支持USB 1.1 、2.0 優盤，支持1G到16G的U盤進行數據轉存，兼容性強，可兼容市面上絕大多數的U盤；
15、熱電偶冷端補償誤差： ±1℃ ；
16、斷電保護： 內置FLASH存儲器保護參數和歷史數據，斷電后可永久保存；
17、集成硬件時鐘：掉電后也能準確運行；
18、時鐘誤差： ±1 分/月；
19、供電電源：標配220VAC，50HZ交流電源供電，支持24VDC（22VDC-32VDC）直流電源供電，支持12VDC（11.2VDC-20VDC）直流電源供電，直流供電需在訂貨時注明；
20、環境溫度： 0～50℃、避免日光直曬；
21、環境濕度： 0～85%R.H；
22、凈重：≤1.0Kg
